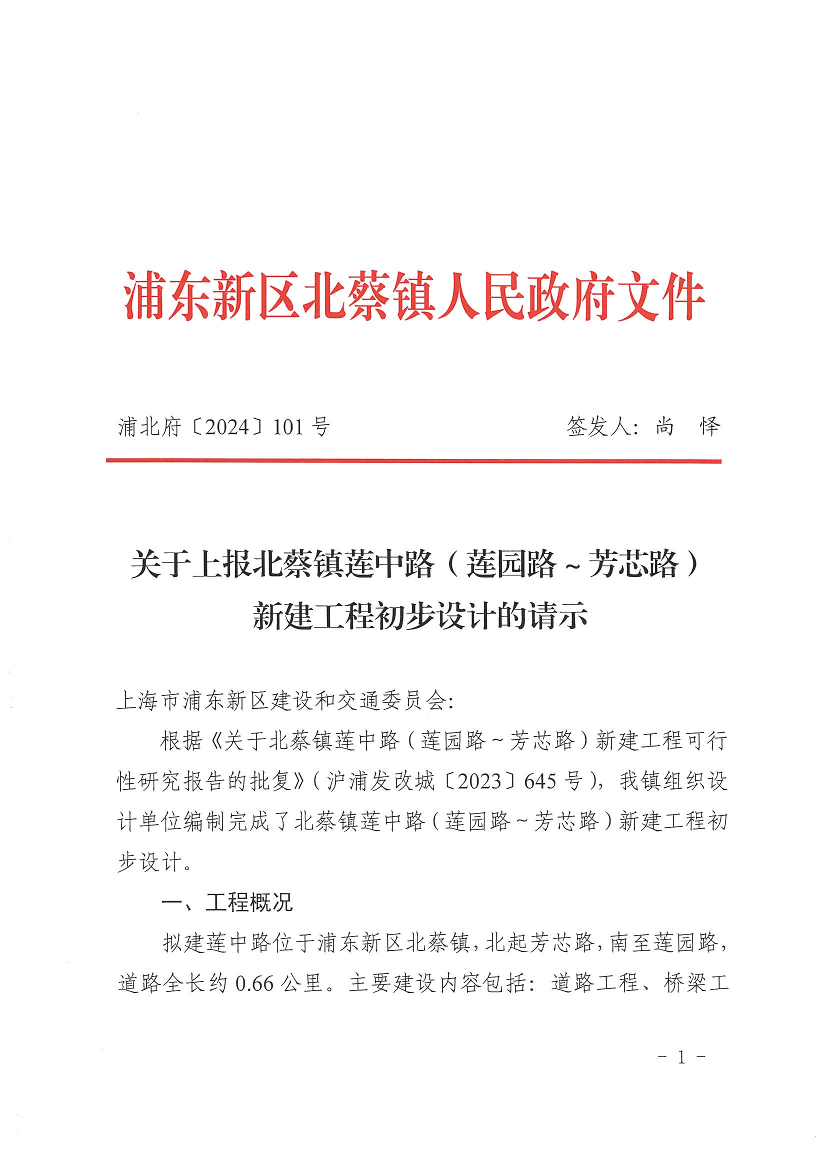

浦北府〔2024〕101号                     签发人：尚  怿





关于上报北蔡镇莲中路（莲园路～芳芯路）

新建工程初步设计的请示



上海市浦东新区建设和交通委员会：

根据《关于北蔡镇莲中路（莲园路～芳芯路）新建工程可行性研究报告的批复》（沪浦发改城〔2023〕645号），我镇组织设计单位编制完成了北蔡镇莲中路（莲园路～芳芯路）新建工程初步设计。

一、工程概况

拟建莲中路位于浦东新区北蔡镇，北起芳芯路，南至莲园路，道路全长约0.66公里。主要建设内容包括：道路工程、桥梁工程、雨污水排管工程和绿化、照明、信号灯、交通标志标线等道路附属工程。

二、设计标准

（一）道路工程

1、 道路等级：城市支路；

2、 红线宽度：芳芯路至高科西路段规划道路红线宽24米；高科西路至莲园路段规划道路红线宽16米；

3、 设计速度：30公里/小时；

4、 路面设计荷载：BZZ-100；

5、 路面设计工作年限：15年；

6、 道路交通量达到饱和状态设计年限：15年；

7、 通行净高：机动车道≥4.5米，非机动车道、人行道≥2.5米。

（二）桥梁工程

1、荷载等级：城-B级；人群荷载：按《城市桥梁设计规范（2019年版）》（CJJ11-2011）取用。

2、桥梁设计工作年限：50年

3、抗震标准：地震基本烈度7度，地震动峰值加速度0.10g，城市桥梁抗震设防分类为丁类。

（三）排水工程

1、雨水工程

雨水暴雨重现期P=5年，地面综合径流系数取0.6。

2、污水工程

综合污水量指标315L／人•d，生活水量排放标准：145l/P∙d，地下水渗入量以平均污水量10％计。

（四）附属工程

本工程属城市道路，按城市道路标准设置道路照明、交通标志标线、绿化等附属工程。

三、总体方案

（一）道路工程

1、平面设计：道路设计中心线与规划走向基本一致。全线设置3处圆曲线。

2、纵断面设计：全线最小坡度为0.32%，最大坡度为2.5%，设计标高在3.76米～6.48米之间。

3、道路标准横断面布置：莲园路-高科西路段3m(人行道（含1m绿化带）) +10m（车行道）+3m（人行道（含1m绿化带））＝16m（规划红线）；高科西路-芳芯路段5.0m(人行道(3m含绿化带)) +14m（车行道）+5.0m（人行道(3m含绿化带)）＝24m（规划红线）。

4、路基设计：本工程一般路基采用重型击实标准，路基顶面回弹模量不小于25Mpa。

5、路面结构设计：车行道路面结构为4cm细粒式沥青混凝土SMA-13（SBS改性）+7cm粗粒式沥青混凝土AC-25C+0.6cm稀浆封层+36cm水泥稳定碎石+15cm级配碎石；人行道路面结构采用透水砖。

（二）桥梁工程

1、本工程涉及桥梁一座，为吕家浜桥。

2、新建桥梁采用跨径布置为（16+20+16）m三跨结构简支桥面连续刚接空心板梁，桥宽16m。

3、上部结构采用结构简支桥面连续预制刚接空心板梁，下部结构采用桩柱式桥墩、直壁式桥台，基础选用D800mm的钻孔灌注桩。

（三）排水工程

1、排水体制：采用雨污分流制。

2、雨水工程：

沿道路中心线西侧约1.5～2m处，以吕家浜为界分别自北向南、自南向北敷设一根雨水管道，管径 DN800～DN1000，长度约585m，收集沿线路面及地块雨水后，分别接入下游莲园路、高科西路及芳芯路现状雨水管。

3、污水工程：

沿道路中心线东侧约1.5～2m处，以吕家浜、高科西路为界分别自北向南、自南向北敷设一根污水管道，管径DN300～DN400，长度约505m，收集沿线地块污水后，分别接入下游莲园路、高科西路及芳芯路现状污水管。

（四）附属工程

本工程属城市道路新建工程，按城市道路标准设置标志标线，信号灯、绿化、照明灯附属工程。

四、项目投资

本次上报项目概算总投资8451.22万元，其中工程费用3281.68万元，工程建设其他费用416.64 万元，基本预备费295.87万元，前期工程费4457.03万元。

特此请示，请批复！





上海市浦东新区北蔡镇人民政府

                       2024年12月23日





（此件公开发布）
