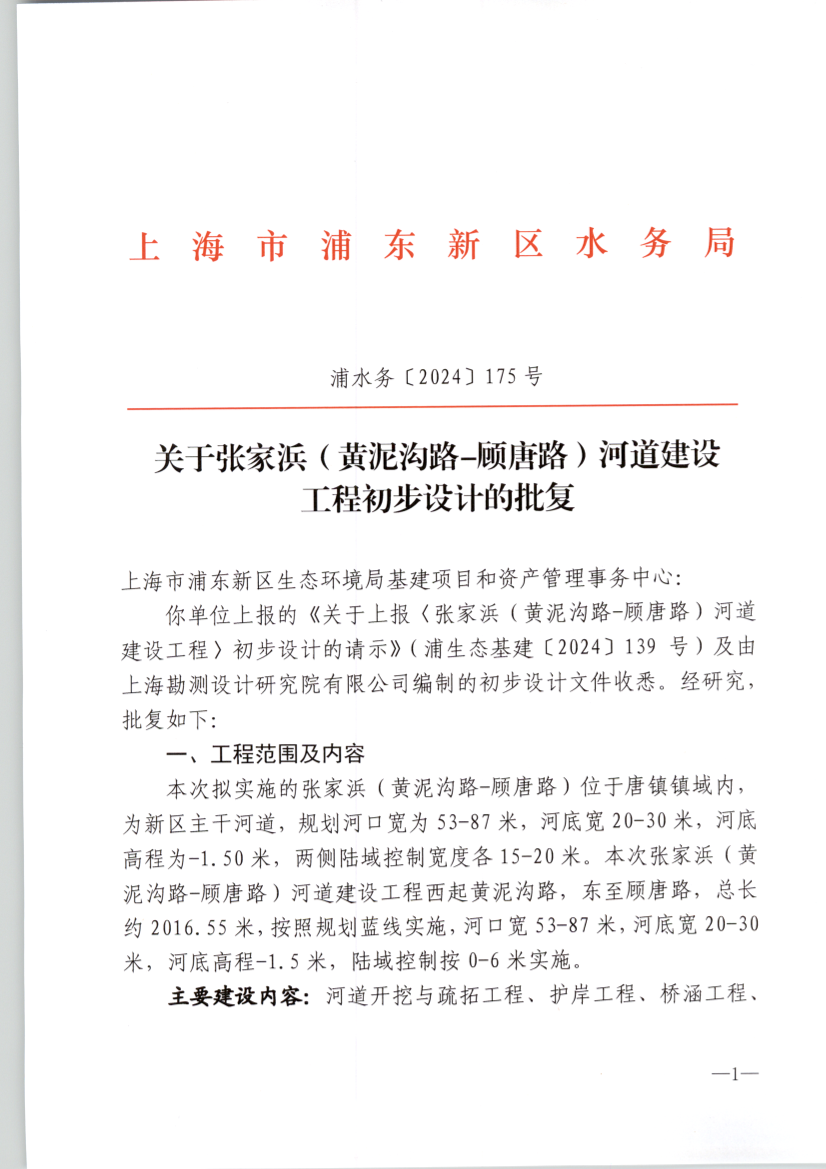

关于张家浜（黄泥沟路-顾唐路）河道建设

工程初步设计的批复



上海市浦东新区生态环境局基建项目和资产管理事务中心：

你单位上报的《关于上报〈张家浜（黄泥沟路-顾唐路）河道建设工程〉初步设计的请示》（浦生态基建〔2024〕139号）及由上海勘测设计研究院有限公司编制的初步设计文件收悉。经研究，批复如下：

一、工程范围及内容

本次拟实施的张家浜（黄泥沟路-顾唐路）位于唐镇镇域内，为新区主干河道，规划河口宽为53-87米，河底宽20-30米，河底高程为-1.50米，两侧陆域控制宽度各15-20米。本次张家浜（黄泥沟路-顾唐路）河道建设工程西起黄泥沟路，东至顾唐路，总长约2016.55米，按照规划蓝线实施，河口宽53-87米，河底宽20-30米，河底高程-1.5米，陆域控制按0-6米实施。

主要建设内容：河道开挖与疏拓工程、护岸工程、桥涵工程、防汛通道、绿化工程及相关附属工程等。

主要工程量：新建护岸约3691米；新建跨河桥梁1座；新建防汛道路约7601平方米；新建绿化约16211平方米等。

二、工程设计

（一）设计标准

工程等别为Ⅲ等，主要建筑物为3级水工建筑物，临时建筑物为5级水工建筑物。

除涝标准：张家浜（黄泥沟路-外环线）釆用30年一遇最大24小时面雨量223.2毫米，1963年9月设计暴雨雨型及相应同步潮型，24小时排除，不受涝；张家浜（外环线-顾唐路）釆用20年一遇最大24小时面雨量204.8毫米，1963年9月设计暴雨雨型及相应同步潮型，24小时排除，不受涝。

抗震设防烈度为7度。

河道常水位为2.50-2.80米，设计低水位为2.00米，除涝高水位为3.75米。设计最高通航水位3.20米，设计最低通航水位2.20米。堤顶高程不低于4.2米。

（二）总体设计

原则同意本工程总体布置，本次张家浜（黄泥沟路-顾唐路）河道建设工程西起黄泥沟路，东至顾唐路，总长约2016.55米，按照规划蓝线实施，河口宽53-87米，河底宽20-30米，河底高程-1.5米，陆域控制按0-6米实施。

（三）主要建筑物结构断面设计

原则同意初步设计提出的护岸结构设计方案。本工程新建5种护岸结构，其中，居民房屋、企业等普通岸采用双排C30钢筋混凝土基础+预制块装饰小挡墙护岸结构A型（A型长度2107米）；河道南岸公园岸段采用双排C30钢筋混凝土预制方桩基础+埋石混凝土叠加景观堆石小挡墙护岸结构B型（B型长度526.66米）；河道紧邻房屋段及船舶停泊岸段采用双排C30钢筋混凝土钻孔灌注桩结构C型（C型长度1052.38米）；顾唐路桥下西侧采用护砌断面一（长度约5米）；曹家沟支河与张家浜相交东侧河口处采用钢板桩护岸（长度约5米）。

下阶段请对护岸结构的布置进一步优化。

（四）桥涵工程

1、原则同意重建1座跨河桥梁（曹家沟路桥），采用钻孔灌注桩基础+边跨空心梁板+中跨小箱梁结构，桥长75米，跨径组合22米+40米+13米，桥宽11.0米，梁底标高不小于7.0米。

2、原则同意新建支河箱涵3座。均为单孔箱涵，净孔尺寸2.5米×2.8米，长度4.9米。

（五）防汛通道

原则同意防汛通道设计。

（六）绿化工程设计

原则同意初步设计提出的绿化设计方案。绿化设计应按照《上海市河道绿化建设导则》及项目现状实际情况进行布置。

（七）施工组织设计

原则同意初步设计提出的施工组织方案。河道疏浚时，应满足结构物边坡稳定及周边建筑物保护规定；施工期间，土方尽可能就地处置，综合利用；禁止土方临时堆放在河道两侧保护带范围内，以确保工程安全。

三、其他

（一）请根据技术规划和进一步工作要求，对工程相关内容作进一步调整和补充。

（二）如因周边建设项目设计方案发生重大调整，对本工程设计方案产生影响的，建设单位因另行报批。本项目设计内容请设计单位函告相关周边建设主体。

（三）涉及工程范围内的相关管线，应根据管理单位意见进一步完善设计。

（四）落实好河道的后续养护管理工作，尽早发挥效益。

（五）工程概算另报相关管理部门审批。

特此批复。

                            浦东新区水务局

2024年11月28日

























  （此件主动公开）

  上海市浦东新区水务局办公室                             2024年11月28日印发
