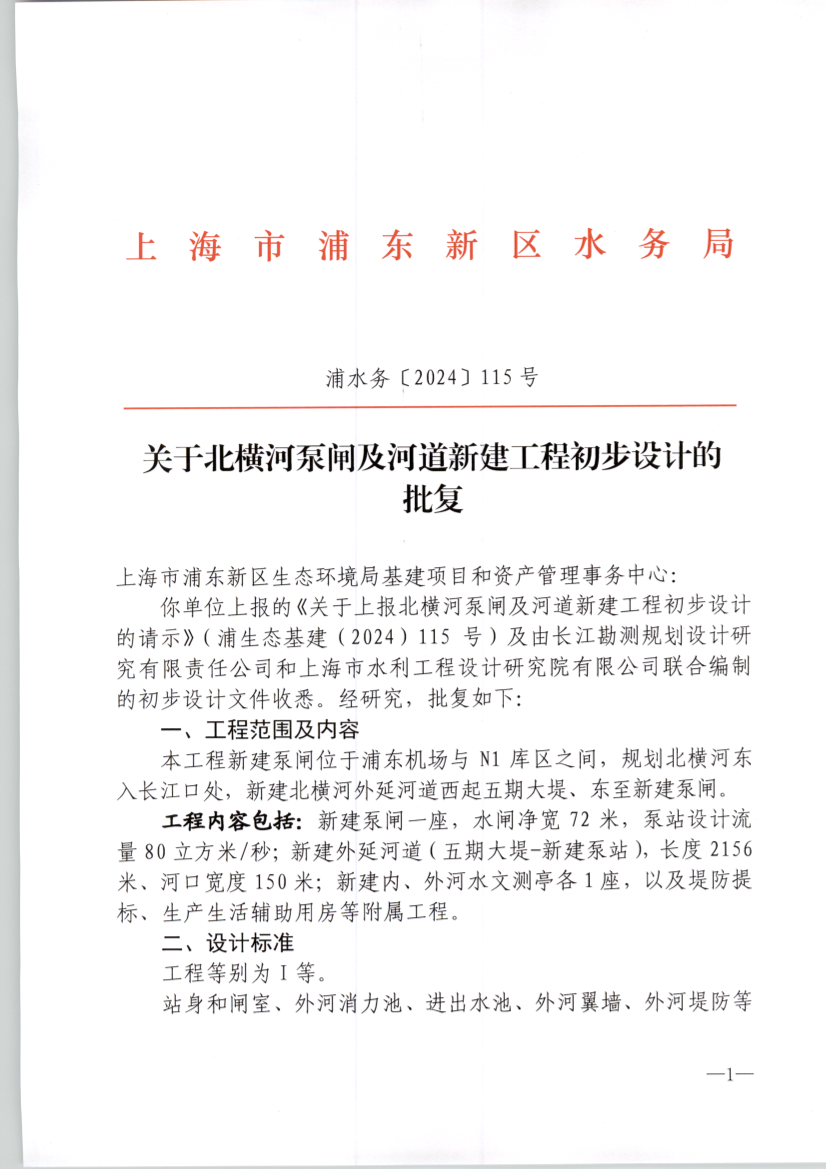

关于北横河泵闸及河道新建工程初步设计的

批复



上海市浦东新区生态环境局基建项目和资产管理事务中心：

你单位上报的《关于上报北横河泵闸及河道新建工程初步设计的请示》（浦生态基建（2024）115号）及由长江勘测规划设计研究有限责任公司和上海市水利工程设计研究院有限公司联合编制的初步设计文件收悉。经研究，批复如下：

一、工程范围及内容

本工程新建泵闸位于浦东机场与N1库区之间，规划北横河东入长江口处，新建北横河外延河道西起五期大堤、东至新建泵闸。

工程内容包括：新建泵闸一座，水闸净宽72米，泵站设计流量80立方米/秒；新建外延河道（五期大堤-新建泵站），长度2156米、河口宽度150米；新建内、外河水文测亭各1座，以及堤防提标、生产生活辅助用房等附属工程。

二、设计标准

工程等别为I等。

站身和闸室、外河消力池、进出水池、外河翼墙、外河堤防等泵闸主要建筑物为1级水工建筑物；内河翼墙、外延河道护岸等泵闸次要建筑为3级水工建筑物；外河施工围堰为4级水工建筑物、内河施工围堰为5级水工建筑物。

工程合理使用年限，站身和闸室、外河消力池、进出水池、外河翼墙、外河堤防等1级水工建筑物合理使用年限为100年；泵闸内河翼墙、内引河道护岸等3级水工建筑物合理使用年限为50年。

防洪（潮）标准同两侧一线海塘，采用200年一遇高潮位（6.28米）+12级风正面袭击标准。

除涝标准采用20年一遇最大24小时面雨量（201.1毫米）对应1963雨型及相应潮型，24 小时排除不受涝。

工程抗震设防烈度为7度，设计基本地震加速度为0.10g。

三、工程设计

（一）总体设计

原则同意本工程总体设计。

新建泵闸横轴线距河口约225米处，站身与闸室采用“泵+闸”布置，泵站总流量80立方米/秒，设4台泵，单泵流量20立方米/秒，水闸为6孔，单孔净宽12米、闸孔总净宽72米；新建泵闸纵向总长232.9米，包括内河防冲槽、内河海漫、进水前池、清污机桥及内河交通桥、站身闸室、外河交通桥、外河出水池及消力池、外河海漫、外河防冲槽；外河防冲槽外侧设170米合金石笼护底；泵闸外河侧两侧布置导堤，北侧导堤长约274米，南侧导堤长约273米。

新建北横河外延河道，起点与老薛家泓泵闸及北横河衔接、终点与北横河泵闸衔接，总长约2156米；N1库区北侧堤（五期大堤-北横河泵闸）提标，长约2356米。

（二）机电及金属结构

原则同意本工程机电及金属结构设计。

1、水力机械

水泵采用斜式轴流泵（斜30°安装），配套异步电机，齿轮箱减速传动，辅助系统设备包括技术供水系统、渗漏排水系统、检修排水系统、水力量测系统、机组状态在线监测系统等。

2、金属结构

水闸工作闸门采用平面定轮钢闸门，配套启闭设备为液压启闭机。检修闸门采用平面滑动钢闸门，临时设备起吊。

泵站进水口设回转式清污机、皮带输送机和工作闸门，出水口设工作闸门、事故闸门，均采用液压启闭机操作。

3、电气工程

泵闸用电负荷为二级负荷，采用二路10kV电源供电，二路电源互为热备用，电源备用率为100％，以电缆引入新建10kV变电站。

泵闸主要用电负荷为4台10kV斜式异步电机，单台电机功率为1250kW，设置2台变压器（电压比10/0.4kV）。

泵闸设有计算机监控系统，系统由现场检测控制级、中央监控管理级、远程管理级三级组成。

（三）河道工程

原则同意北横河外延河道工程设计。新建北横河外延河道，起点与老薛家泓泵闸及北横河衔接、终点与北横河泵闸衔接，总长约2156米，河口宽度150-450米、河底高程-1.0米，采用复合式护坡断面，砼铰接式护坡结构。护岸总长4326米，根据护砌范围，采用A型、B型、C型3种护岸型式，其中，A型护岸长342米，B型护岸，长200米，C型护岸长700米。

（四）海塘提标工程

原则同意本工程海塘提标工程设计。海塘提标范围为N1库区北侧堤（五期大堤-北横河泵闸），长约2356米，拆除现状内坡拱圈草皮护坡，新建350mm灌砌块石护坡，下设200mm碎石基层和土工布，其中N1库区北侧堤靠库区侧增设1.2米高防浪墙。

（五）水文观测站工程

原则同意本工程水文观测站设计。内、外河各设置水文观测站1座，采用岛式布置，通过引桥与堤防衔接。其中，外河测站采用11.2米×11.4米方形平台、桩基承台结构，观测亭建筑面积50.4平方米，引桥总长304米；内河水文观测站采用11.2米×14.4米方形平台，桩基承台结构，观测亭建筑面积80.0平方米，引桥总长70米。

（六）生产生活辅助管理用房

原则同意本工程生产生活辅助管理用房设计。结合水闸结构，闸上新建启闭机房、高低压配电房、开关站、中控室、防汛仓库等生产生活辅助用房，总建筑面积约5353平方米。

四、施工组织设计

原则同意《初设报告》提出的施工方案、施工布置及施工进度安排。基坑围护设计方案已通过专项评审。

五、其他

（一）请根据技术规范并结合专家评审意见和进一步工作要求，对工程相关内容做优化调整和补充。

（二）涉及河道管理范围内建设项目的审批，请到浦东新区水务局办理行政许可；涉及填堵河道及海塘开缺，请到上海市水务局办理行政许可。

（三）根据养护管理部门的意见进一步完善设计。

（四）工程概算另报相关管理部门审批。

特此批复。

                         浦东新区水务局

2024年9月18日









  （此件主动公开）

  上海市浦东新区水务局办公室                              2024年9月18日印发
