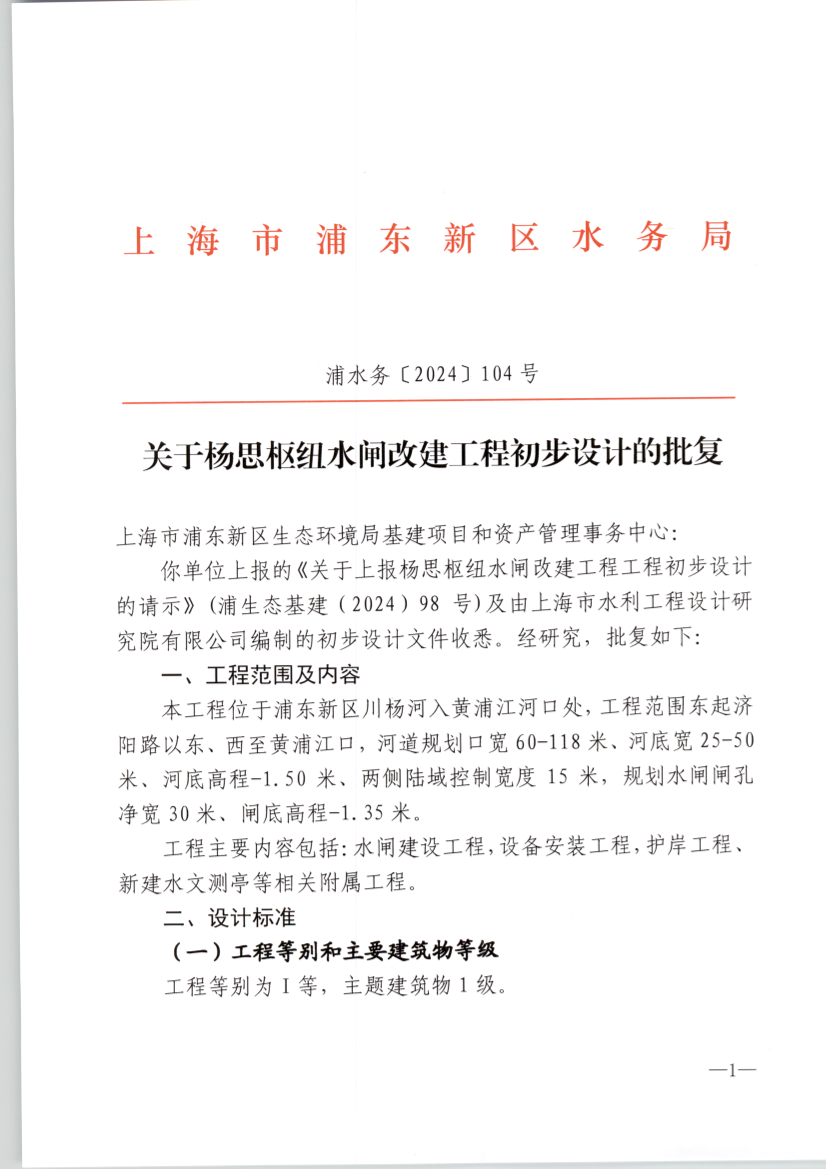

关于杨思枢纽水闸改建工程初步设计的批复



上海市浦东新区生态环境局基建项目和资产管理事务中心：

你单位上报的《关于上报杨思枢纽水闸改建工程工程初步设计的请示》(浦生态基建（2024）98号)及由上海市水利工程设计研究院有限公司编制的初步设计文件收悉。经研究，批复如下：

一、工程范围及内容

本工程位于浦东新区川杨河入黄浦江河口处，工程范围东起济阳路以东、西至黄浦江口，河道规划口宽60-118米、河底宽25-50米、河底高程-1.50米、两侧陆域控制宽度15米，规划水闸闸孔净宽30米、闸底高程-1.35米。

工程主要内容包括：水闸建设工程，设备安装工程，护岸工程、新建水文测亭等相关附属工程。

二、设计标准

（一）工程等别和主要建筑物等级

工程等别为Ⅰ等，主题建筑物1级。

闸室、内外河消力池、外河圆弧翼墙、外河海漫段挡墙、外引航道挡墙及外河衔接段防汛墙等主要建筑物为1级水工建筑物；内河翼墙、内河海漫段挡墙等次要建筑物为3级水工建筑物；外河施工围堰为3级水工建筑物，内河施工围堰为4级水工建筑物。

（二）防洪标准

根据《上海市防洪除涝规划(2020-2035)》、《上海市浦东新区水利规划(2020-2035)》,杨思枢纽外河侧设计防洪(潮)标准采用千年一遇防御标准。

（三）除涝标准

除涝标准釆用30年一遇最大24小时面雨量223.2毫米，1963年9月设计暴雨雨型及相应同步潮型，24小时排除，不受涝。

（四）抗震标准

本场区抗震设防烈度为7度，设计基本地震加速度为0.1g，设计地震分组为第二组。

三、工程设计

（一）总体设计

原则同意本工程总体布置。水闸闸孔净宽30米、闸底高程-1.35米。水闸闸室横轴线距黄浦江河口约700米，纵轴线距现状船闸轴线约59.5米。水闸靠近河道北岸布置，水闸外河侧北岸及船闸外引航道南岸均按规划河道蓝线布置，与现状黄浦江岸线顺接；水闸内河侧北岸按规划河道蓝线布置，南岸按现状岸线布置，均与川杨河现状护岸顺接。

（二）水工建筑物设计

原则同意水工建筑物设计方案。水闸纵向总长度210米，其中，闸室23米、内河消力池20米、内河海漫段50米、内河防冲槽10米、外河消力池25米、外河海漫段70米、外河防冲槽12米。

1、水闸闸室

水闸闸室结构采用“三孔一联”的布置方案，整体为开敞式结构，闸孔总净宽30米，共3孔，单孔为10米，水闸闸门均采用升卧式钢闸门，卷扬式启闭机。

2、内、外河消力池挡墙及内外河圆弧翼墙

采用分离式挡墙结构，内、外河消力池底板桩基长度25米，外河圆弧翼墙挡墙1底板桩基长度24米，外河圆弧翼墙挡墙2底板桩基长度22米，内河圆弧翼墙底板桩基长度20米。

3、内、外河海漫段挡墙

外河素砼海漫长70.0米，采用斜坡式断面型式。河底宽 30米，底 面高程-1.5米，两侧边坡坡度为1：3，在2.0米高程设平台。

内河索砼海漫段长50.0米，采用斜坡式断面型式。河底宽35米，底面高程-1.5米，两侧边坡坡度为1：3，在2.0米高程设平台。

4、水闸外河北岸衔接段护岸

外河北侧衔接段护岸长度为356米。北岸采用两级倒“L”形悬式挡墙结构，一级挡墙顶高程为4.0米，墙前2.0米处设3米宽平台，墙 后采用1：3 斜坡接至二级挡墙，二级墙顶高程为6.50米，墙后地坪高程为5.5米，设3米宽防汛道路。

5、导流堤护岸（水闸与船闸合建段）

总长约216米，采用U型坞室挡墙结构，水闸侧及船闸侧墙顶高程均为6.50米。

6、船闸外引航道南岸停泊段护岸

总长约378米，船闸外引航道南侧护岸为直立式高桩承台结构，设计河口线与河道规划蓝线一致，设计河口宽度为 49.60米，设计河底高程为-3.00米。防汛墙墙顶高程为6.50米，墙后地坪高程为5.5米，底板底高程为1.8米，底板宽度为9米，底板厚度为1米，挡墙墙身厚度也为1米。

下阶段施工图设计应根据地质资料、相应规范，结合专家意见和地铁保护等边界条件，进一步核准、优化结构及桩基布置，核准消能防冲计算水位组合，消力池深度、长度和海漫长度。

（三）机电及金属结构设计

原则同意机电及金属结构设计。

1、金属结构

三孔闸孔各设工作闸门一道，闸门形式采用钢结构平面升卧门，配套弧形门卷扬启闭机，内、外河侧各设置一道检修门槽，配备一套浮箱叠梁门检修闸门。

2、电气工程

水闸用电负荷为二级负荷，采用两路10千伏电源进线，两路电源互为热备用，电源备用率为100%；水闸设有计算机监控系统，系统由现场检测控制级、中央监控管理级二级组成。

（四）生产设备用房建筑设计

原则同意本工程建筑设计。水闸配套启闭机房布置于闸上，生产设备用房布置于北侧，总建筑面积（不含装饰棚）1164平方米。

下阶段施工图设计应根据管理部门征询意见，结合相应规范和专家意见对管理用房建筑设计进行优化。

四、其他

（一）请根据技术规范并结合专家评审意见及进一步工作要求，对工程相关内容做优化调整和补充。

（二）涉及河道管理范围内建设项目的审批，请根据审批事权至相关部门办理行政许可。

（三）根据养护管理部门的意见进一步完善设计。

（四）工程概算另报相关管理部门审批。

（五）施工期间需制定防汛抢险应急预案，并报防汛相关部门备案；施工期间，土方尽可能就地处置，综合利用，细化土方平衡设计，减少外运；禁止土方临时堆放在河道两侧保护带范围内，以确保工程安全。

特此批复。



浦东新区水务局

2024年9月6日





























  （此件主动公开）

  上海市浦东新区水务局办公室                               2024年9月9日印发
